齿轮减速单螺杆泵

楷阳Ｇ型齿轮减速单螺杆泵是在保持泵体压力稳定的前提下，根据客户要求订做所需转速的Ｇ型螺杆泵。此泵的工作原理和楷阳Ｇ型系列单螺杆泵一样，不同之处在于可以根据介质的性质选择不同转速的水泵。在电机和泵体之间加做一个齿轮箱，齿轮箱的作用是可以使Ｇ型系列单螺杆泵选择不同的转速，满足介质需要。

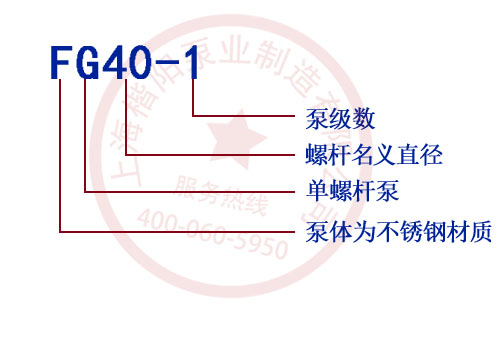

G型单螺杆泵的型号意义

例如：FG60-1

F表示泵体和主要内部零件材质为不锈钢

G表示单螺杆泵

60表示螺杆名义直径（mm）

1表示一级泵

Ｇ型系列齿轮减速单螺杆泵前言：

Ｇ型系列单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵为“莫诺泵”《MONOPUMPS》，德国称为“偏心转子泵”。由于其优良的性能，近年来在国内的应用范围也在迅速扩大。

Ｇ型系列齿轮减速单螺杆泵的最大特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高，这是其它任何泵种所不能替代的。

我们对国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，做出了分析与研究，博取众长，对自己的产品进行不断的改革创新。目前上?？舻牟芬炎猿梢桓鎏逑?，压力可以做到0.6~２.4MPa,流量可以做到0-150m3／h,转速可以根据客户要求定制，完全可以满足广大用户对单螺杆泵的不同需求。

楷阳生产的所有水泵，质量可靠，实行三包，本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造建议。

Ｇ型系列齿轮减速单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa（最高可以做到4级），扬程60m（最高可以做到240米），自吸高度一般在6m,适用于输送介质温度80℃以下（特殊要求可达150℃）。

因定子先用多种弹性材料制成，所以这种水泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所以能胜任的特性。其流量与转速成正比。

传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。

这种水泵另件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

四、G型单螺杆泵的选型建议

由于螺杆泵使用范围比较广，对于不同粘稠度和不同腐蚀性介质抽送选择各种调速方式不同材质的螺杆泵非常重要。为方便客户使用，楷阳G型单螺杆泵已经研发生产以下几种：铸钢单螺杆泵、不锈钢201单螺杆泵、不锈钢304单螺杆泵、不锈钢316L单螺杆泵；胶套可分普通橡胶、低毒橡胶、无毒橡胶、三元乙丙橡胶等。调速方式可分齿轮固定转速、无极调速、电磁调速等，并可以根据客户需求进料处添加料斗。根据我厂以往经验和客户反映情况，在G型单螺杆泵选型时可以注意以下几个要点：

1、泵体材质及定子和转子材质选择

1）普通液体（PH中性，弱性酸碱，如普通污泥，普通污水、建筑材料等）：可选用铸钢泵体+丁晴橡胶定子+不锈钢201转子。

2）食品、医药原料等卫生级液体：可以选用不锈钢304或者316L材质泵体+无毒橡胶定子+不锈钢304转子。

3）粘稠液体或者不易流动液体：根据具体液体性质选择其材质，更重要的是进口需要加料斗，电机需要配齿轮减速。

2、电机选择和减速方式选择

1）液体程流水状态，且不含易燃易爆介质，选择普通三项异步电机。

2）液体程流水状态，含易燃易爆介质，选择防爆电机。

3）液体有一定粘稠度，但是可以流动，需配齿轮减速机；如需不同流量，另加电磁调速或者无极调速机。

4）液体粘稠，且不易流动，需配齿轮减速，另加料斗和螺旋推进器；如需不同流量，另加电磁调速或者无极调速机。

5）如果需要不同流量，在有变频控制柜的基础上，可以选择加变频电机进行调节流量。

五、Ｇ型系列齿轮减速单螺杆泵使用范围

Ｇ型系列齿轮减速单螺杆泵运可以制造不同的转速，泵的出口额定压力可随泵的级数增加而增加，每增加一级，压力就增加0.6MPa，所以使用范围极广另外。

1、环境?；ぃ汗ひ滴鬯?、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器，板框压滤机等设备。

2、船舶工业：轮底清洗、油水、油渣、油污水等介质的输送。

3、石油工业：输送原油。近年来，尤其成功地抽吸地下千米之深的原油与水的混合物，煤田里的煤田气和水的混合物，从而大大降低了机械采油、采煤田气的成本。当油田到了后期，使用螺杆泵往地层内灌注聚合物增加油田采收率。

4、医药、日化：各种粘调浆、乳化液、各种软膏化装品等的输送。

5、食品罐头业：各种粘稠淀粉、食油、蜂密、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。

6、酿造业：各种发酵粘稠液、浓酒槽、粮食制品渣各种酱类、浆和含有块关固态物的粘液等。

7、建筑工业：水泥沙浆、石灰浆、涂料及其经糊状体的喷涂与输送。

8、采矿工业：矿井内的含固体颗粒的地下和污浆水等排送到地面。

9、化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂。

10、印刷、造纸工业：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆，短纤维浆料的输送。

六、楷阳G型单螺杆泵齿轮减速性能参数
